مشخصات محصول
اطلاعات تکمیلی

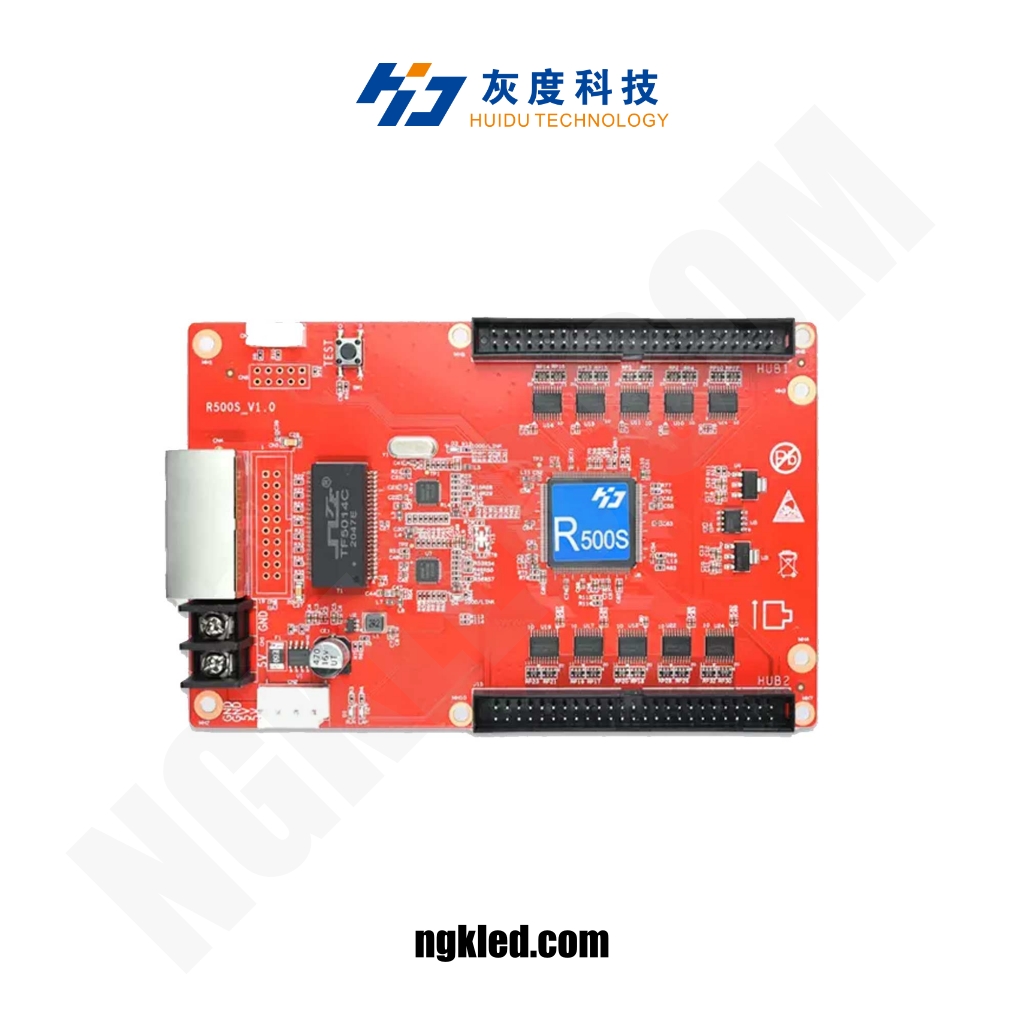

مدلHuidu HD-R500
نوع کارت گیرنده (Receiver) برای LED فولکالر
کاربریکابینتهای Indoor/Outdoor مبتنی بر HUB75
پورت شبکه 2× RJ45 (ورود/خروج، زنجیره و پشتیبان)
خروجی به ماژول 16× پورت HUB75/HUB75E
ظرفیت پیکسلی مرسوم تا حدود 256×256 پیکسل در 60Hz (مشروط به نوع ماژول/اسکن/فریمور)
اسکنهای پشتیبانی اسکنهای پشتیبانی
عمق رنگ/سطوح خاکستری تا 65k مرحله (وابسته به زنجیره کنترل و فریمور)
نرخ تازهسازی همخوان با سیستمهای 1920–3840Hz (وابسته به ماژول/سندر)
ولتاژ کاری 5V DC
توان مصرفی ≈ 2–3 وات
دمای کاری حدود -20 تا +75°C
نرمافزار پیکربندی LEDSet / HDPlayer (اکوسیستم Huidu)
سایر ویژگیها ذخیره پارامتر در کارت، LEDهای وضعیت، سازگاری با ماژولهای SMD رایج
توضیحات تکمیلی
کاربردها
- کابینتهای استاندارد 640×640 و 960×960 میلیمتر
- نمایشگرهای Indoor (P2.5، P3، P4 و …) و برخی Outdoorهای مبتنی بر HUB75
- تابلوهای اطلاعرسانی فروشگاهی، آموزشی و سازمانی
- ویدئووالهای کوچک تا متوسط، استندهای دیجیتال و منوی دیجیتال
مزایا و نقاط قوت
- 16 پورت HUB75 برای سیمکشی ساده و انعطاف بالا در چینش ماژولها
- سازگاری گسترده با اسکنهای مرسوم تا 1/64
- دو پورت شبکه برای زنجیره/مسیر پشتیبان و سرویسدهی آسان
- ذخیره پارامتر روی کارت؛ تعویض سریع بدون نیاز به پیکربندی مجدد کامل
- عملکرد پایدار با توان مصرفی کم و طراحی صنعتی قابلاعتماد
- پشتیبانی و راهاندازی تخصصی توسط نورگستران کادوس
نکات نصب و راهاندازی
- چینش پورتها: توزیع یکنواخت پورتهای HUB75 بین ستونها/ردیفها برای کاهش طول کابل ریبون.
- Mapping دقیق: جهتگیری اولین ماژول (Start Corner) و ترتیب کابینتها را در نرمافزار درست تعریف کنید.
- کابلکشی تمیز: کابلهای دیتا (RJ45/HUB75) را کوتاه و از مسیر برق فاصله دهید تا نویز کاهش یابد.
- تغذیه ایمن: 5V پایدار با افت ولتاژ زیر 3%؛ استفاده از سرسیم و محکمکاری ترمینالها.
- ارت و حفاظت: ارت شاسی کابینت، فیوز/MCB ورودی و محافظ سرج را لحاظ کنید.
- تهویه و نصب: کارت را با فاصله از بدنه فلزی و روی پایههای عایق نصب کنید؛ از تماس پشت کارت با فلز جلوگیری کنید.
- تست نهایی: الگوهای رنگی (R/G/B/White/Black) و گرادینت را برای بررسی پیکسلهای معیوب و یکنواختی اجرا کنید.
جمعبندی
Huidu HD-R500 کارت گیرندهای پایدار و منعطف برای کابینتهای LED فولکالر است. با 16 پورت HUB75، پشتیبانی اسکنهای مرسوم و سازگاری با اکوسیستم Huidu، این کارت نیازهای اغلب نمایشگرهای Indoor و بخشی از Outdoor را پوشش میدهد. نورگستران کادوس از تامین تا راهاندازی و خدمات پس از فروش کنار شماست.
مشاوره و خرید (CTA)
برای انتخاب تعداد کارتهای رسیور، طراحی Mapping و هماهنگی با سندر/پلیر پروژه با نورگستران کادوس تماس بگیرید:
- پشتیبانی فنی – مهندس وفایی: 09128445619
- وبسایت: ngkled.com
گارانتی و خدمات پس از فروش
تمامی محصولات ارائه شده توسط نورگستران کادوس دارای گارانتی اصالت و سلامت فنی به همراه خدمات پس از فروش حرفهای هستند.
