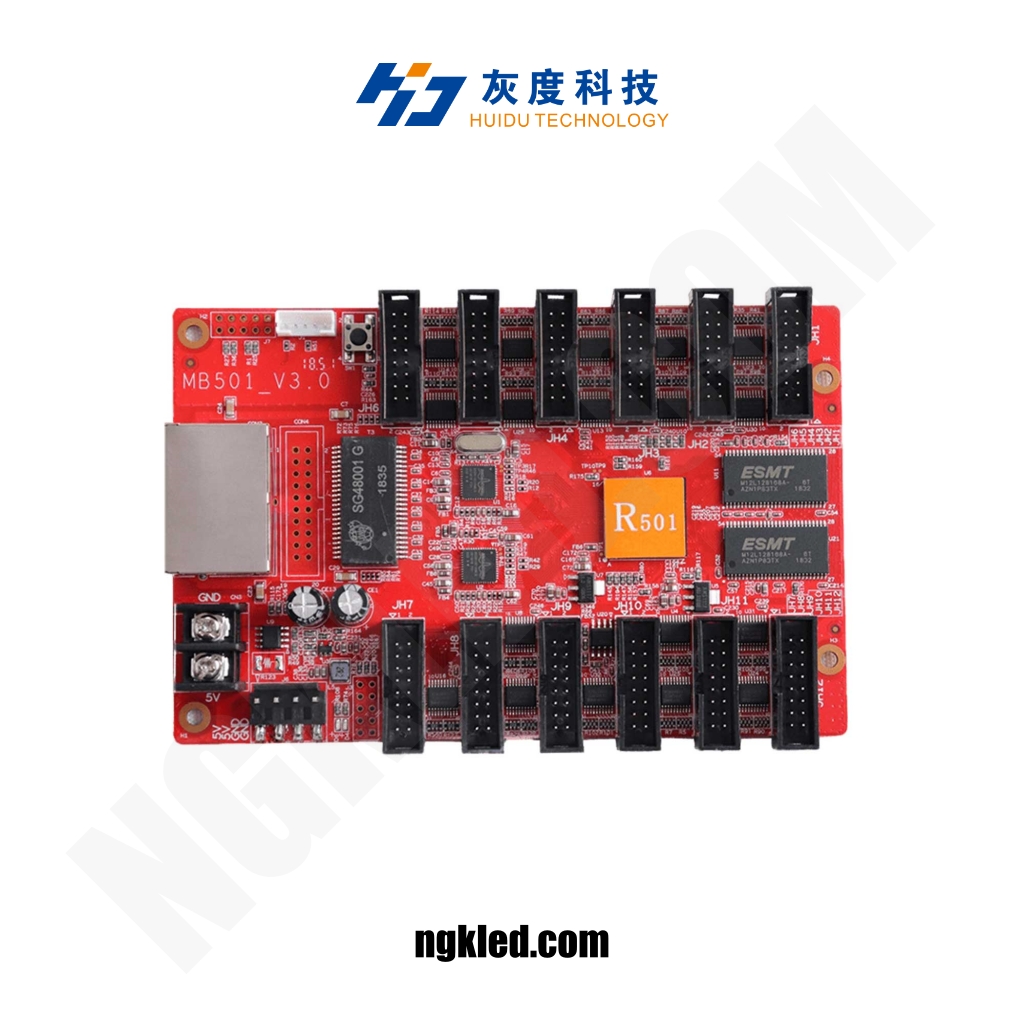

کارت رسیور کنترلر Huidu HD-R501

کارت رسیور کنترلر Huidu HD-R501 یک گیرنده استاندارد HUB75 برای کابینت‌های LED فول‌کالر است. این کارت داده تصویر را از سندر/پلیر دریافت کرده و بین ماژول‌های داخل کابینت توزیع می‌کند. با 16 پورت HUB75، دو پورت شبکه RJ45 (زنجیره/عبور)، پشتیبانی از اسکن‌های مرسوم تا 1/64 و ذخیره پارامتر روی کارت، HD-R501 برای تابلوها و ویدئووال‌های داخل سالن و برخی کاربردهای نیمه‌خارجی گزینه‌ای پایدار و اقتصادی است. نورگستران کادوس ضمن تامین اورجینال، خدمات نقشه‌چینی (Mapping)، انتخاب پاور و راه‌اندازی پروژه را به‌صورت تخصصی ارائه می‌دهد.

مشاوره 24 ساعته24 hour consultation
کیفیت استانداردStandard Quality
قیمت همکاریCooperation price
خدمات پس از فروش after-sales service
  • مشخصات محصول
  • توضیحات تکمیلی
  • گارانتی و خدمات پس از فروش

مشخصات محصول

اطلاعات تکمیلی

مدل Huidu HD-R501
نوعکارت گیرنده (Receiver) برای LED فول‌کالر مبتنی بر HUB75
پورت شبکه 2× RJ45 (ورود/خروج برای زنجیره کابینت‌ها)
خروجی به ماژول 16× پورت HUB75/HUB75E
ظرفیت پیکسلی مرسوم تا حدود 256×256 پیکسل در 60Hz (وابسته به ماژول/اسکن/فریمور)
اسکن‌های پشتیبانی 1/2/4/8/16/32/64 (بر اساس نوع ماژول)
نرخ تازه‌سازی همخوان با سیستم‌های رایج 1920–3840Hz (وابسته به ماژول و سندر)
ولتاژ کاری 5V DC
توان مصرفی ≈ 2–3 وات
دمای کاری حدود -20 تا +75 درجه سانتی‌گراد
نرم‌افزار پیکربندی LEDSet / HDPlayer (اکوسیستم Huidu)
سایر ذخیره پارامتر روی کارت، LED وضعیت، سازگار با ماژول‌های Indoor متداول

توضیحات تکمیلی

کاربردها

  • کابینت‌های استاندارد 640×640 و 960×960 میلی‌متر
  • نمایشگرهای Indoor مانند P2.5، P3، P4 و …
  • استندهای دیجیتال، منوی دیجیتال و تابلوهای اطلاع‌رسانی سازمانی
  • ویدئووال‌های کوچک تا متوسط داخل سالن

مزایا و نقاط قوت

  • 16 پورت HUB75 برای سیم‌کشی ساده و انعطاف بالا در چینش ماژول‌ها
  • سازگاری با اسکن‌های مرسوم تا 1/64 و نرخ‌های تازه‌سازی بالا
  • دو RJ45 برای زنجیره آسان کابینت‌ها و سرویس سریع
  • ذخیره پارامتر روی کارت؛ تعویض سریع بدون تنظیمات مجدد کامل
  • مصرف توان پایین و پایداری مناسب برای کار 24/7
  • پشتیبانی کامل نورگستران کادوس از تامین تا راه‌اندازی

نکات نصب و راه‌اندازی

  • Mapping دقیق: ترتیب پورت‌های HUB75، جهت اولین ماژول و رزولوشن کابینت را به‌درستی در نرم‌افزار تنظیم کنید.
  • کابل‌کشی تمیز: کابل‌های ریبون HUB75 را کوتاه نگه دارید و مسیر RJ45 را از برق قدرت دور کنید.
  • تغذیه ایمن: 5V پایدار با سطح مقطع متناسب؛ اتصالات را با سرسیم استاندارد و محکم‌کاری پیچ‌ها اجرا کنید.
  • ارت و حفاظت: ارت شاسی کابینت، فیوز/MCB ورودی و محافظ سرج را فراموش نکنید.
  • تست نهایی: الگوهای رنگی R/G/B/White/Black و گرادینت را برای یافتن پیکسل‌های معیوب و یکنواختی بررسی کنید.
  • مستندسازی: از چینش پورت‌ها، مسیر کابل‌ها و تنظیمات نرم‌افزار عکس/نقشه تهیه کنید تا سرویس‌های بعدی سریع‌تر شود.

جمع‌بندی
Huidu HD-R501 کارت گیرنده‌ای قابل‌اعتماد برای کابینت‌های LED فول‌کالر است. با 16 پورت HUB75، دو RJ45 و پشتیبانی از اسکن‌های مرسوم، این کارت نیاز اکثر نمایشگرهای Indoor را پوشش می‌دهد. نورگستران کادوس از تامین تا راه‌اندازی و خدمات پس از فروش، همراه مطمئن شماست.

مشاوره و خرید (CTA)

  • پشتیبانی فنی – مهندس وفایی: 09128445619
  • وب‌سایت: ngkled.com

گارانتی و خدمات پس از فروش

تمامی محصولات ارائه شده توسط نورگستران کادوس دارای گارانتی اصالت و سلامت فنی به همراه خدمات پس از فروش حرفه‌ای هستند.

سوالات متداول

01

تفاوت HD-R501 با رسیورهای عمومی چیست؟

HD-R501 برای اکوسیستم Huidu بهینه شده، 16 پورت HUB75 دارد و با اسکن‌های مرسوم تا 1/64 سازگار است. پیکربندی آن با LEDSet/HDPlayer ساده است.

02

آیا HD-R501 با پلیرهای A-Series (A4، HD-A601/603) کار می‌کند؟

بله، برای استفاده در اکوسیستم Huidu طراحی شده است. برای استفاده با برندهای دیگر قبل از خرید سازگاری را استعلام کنید.

03

ظرفیت پیکسلی هر کارت چقدر است؟

مرسوم تا 256×256 پیکسل در 60Hz، اما به نوع ماژول، اسکن و تنظیمات بستگی دارد. برای ابعاد دقیق پروژه با تیم فنی ما هماهنگ شوید

04

برای کابینت 640×640 P2.5 چند کارت نیاز است؟

رزولوشن این کابینت معمولاً 256×256 پیکسل است؛ یک کارت HD-R501 کافی است (با Mapping و سیم‌کشی صحیح).

05

آیا امکان مسیر پشتیبان (Backup) وجود دارد؟

دو RJ45 امکان زنجیره‌سازی و در برخی توپولوژی‌ها مسیر جایگزین را فراهم می‌کند. پیاده‌سازی بک‌آپ به نوع سندر و فریمور وابسته است.

06

آیا سنسورها مستقیم به رسیور وصل می‌شوند؟

سنسورهای نور/دما معمولاً به پلیر/کنترلر وصل می‌شوند. برای اتصال مستقیم یا از طریق هاب، دیتاشیت پروژه بررسی شود.

07

ولتاژ و توان مصرفی کارت چقدر است؟

5 ولت DC با توان تقریبی 2–3 وات. از پاور پایدار و کابل‌کشی کوتاه استفاده کنید تا افت ولتاژ کمتر از 3% بماند.

08

اگر تصویر جابه‌جا یا معکوس نمایش داده شد چه کنم؟

Mapping کابینت، جهت شروع (Start Corner) و ترتیب پورت‌ها را در LEDSet بازبینی و با سیم‌کشی واقعی منطبق کنید.
