مشخصات محصول
اطلاعات تکمیلی

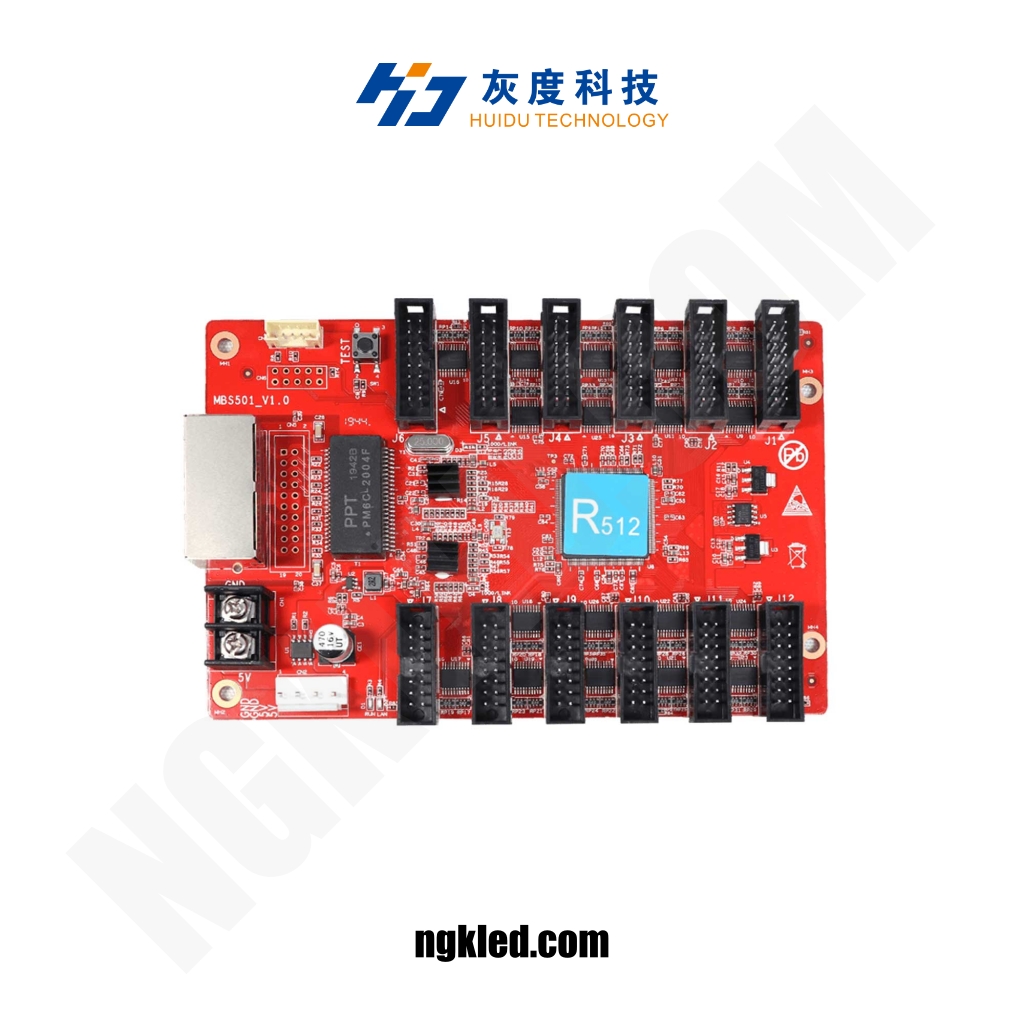

مدل Huidu HD-R512
نوعکارت گیرنده (Receiver) برای LED فولکالر
کاربری کابینتهای Indoor/Outdoor مبتنی بر HUB75
پورت شبکه 2× RJ45 (ورود/خروج برای زنجیره کابینتها)
خروجی به ماژول 12 تا 16× پورت HUB75/HUB75E (بسته به ریویژن تولید)
ظرفیت پیکسلی مرسوم تا حدود 256×256 پیکسل در 60Hz (وابسته به ماژول/اسکن/فریمور)
اسکنهای پشتیبانی 1/2/4/8/16/32/64 (طبق نوع ماژول)
نرخ تازهسازی سازگار با سیستمهای 1920–3840Hz (بسته به ماژول و سندر)
ولتاژ کاری 5V DC
توان مصرفی ≈ 2–3 وات
دمای کاری حدود -20 تا +75°C
نرمافزار پیکربندی LEDSet / HDPlayer (اکوسیستم Huidu)
سایر ویژگیها ذخیره پارامتر روی کارت، LEDهای وضعیت، سازگار با ماژولهای SMD متداول
توضیحات تکمیلی
کاربردها
- کابینتهای استاندارد 640×640 و 960×960 میلیمتر
- نمایشگرهای Indoor مانند P2.5، P3، P4 و …
- استندهای دیجیتال، منوی دیجیتال و تابلوهای اطلاعرسانی سازمانی
- ویدئووالهای کوچک تا متوسط داخل سالن
مزایا و نقاط قوت
- پورتهای متعدد HUB75 برای سیمکشی ساده و انعطاف بالا در چینش ماژولها
- سازگاری گسترده با اسکنهای مرسوم تا 1/64 و نرخهای تازهسازی بالا
- دو RJ45 برای زنجیره آسان کابینتها و سرویس سریع
- ذخیره پارامتر روی کارت؛ تعویض سریع بدون نیاز به پیکربندی مجدد کامل
- مصرف توان پایین و پایداری مناسب برای کارکرد 24/7
- پشتیبانی و راهاندازی تخصصی توسط نورگستران کادوس
نکات نصب و راهاندازی
- چینش پورتها: توزیع یکنواخت پورتهای HUB75 بین ستونها/ردیفها برای کاهش طول کابل ریبون.
- Mapping دقیق: جهت اولین پیکسل (Start Corner)، ترتیب پورتها و رزولوشن کابینت را در LEDSet بهدرستی تعریف کنید.
- کابلکشی تمیز: کابلهای دیتا (RJ45/HUB75) را کوتاه نگه دارید و از مسیر برق قدرت فاصله دهید تا نویز کاهش یابد.
- تغذیه ایمن: 5V پایدار با سطح مقطع مناسب؛ از سرسیم استاندارد و محکمکاری پیچها استفاده کنید.
- ارت و حفاظت: ارت شاسی کابینت، فیوز/MCB ورودی و محافظ سرج را لحاظ کنید.
- تهویه و نصب: کارت را روی پایههای عایق نصب کرده و مانع تماس پشت کارت با بدنه فلزی شوید.
- تست نهایی: الگوهای R/G/B/White/Black و گرادینت را برای بررسی پیکسلهای معیوب و یکنواختی اجرا کنید.
- مستندسازی: از چینش پورتها و تنظیمات نرمافزار اسکرینشات/نقشه نگه دارید تا سرویسهای آتی سریعتر انجام شود.
جمعبندی
Huidu HD-R512 کارت گیرندهای پایدار و منعطف برای کابینتهای LED فولکالر است. با پورتهای متعدد HUB75، سازگاری با اسکنهای مرسوم و اکوسیستم Huidu، نیاز اغلب نمایشگرهای Indoor و بخشی از Outdoor را پوشش میدهد. نورگستران کادوس از تامین تا راهاندازی و خدمات پس از فروش، همراه مطمئن شماست.
مشاوره و خرید (CTA)
- پشتیبانی فنی – مهندس وفایی: 09128445619
- وبسایت: ngkled.com
گارانتی و خدمات پس از فروش
تمامی محصولات ارائه شده توسط نورگستران کادوس دارای گارانتی اصالت و سلامت فنی به همراه خدمات پس از فروش حرفهای هستند.
